铜排又称铜母排或铜汇流排，，，，，是由铜材质制作的，，，，，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，，，，，以免产生尖端放电），，，，，在电路中起输送电流和连接电气设备的作用。 。。。。。。。铜排在电气设备，，，，，特别是成套配电装置中得到了广泛的应用。 。。。。。。。
一、工艺准备
1、按设计图纸和生产任务单，，，，，考虑***佳方案。 。。。。。。。 2、检查一次电器元件、附件型号规格是否符合图纸及材料单的要求，，，，，产品许可证、合格证是否齐全。 。。。。。。。
二、母线的选择

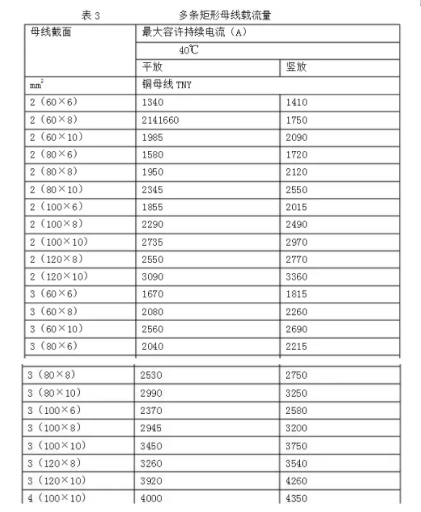

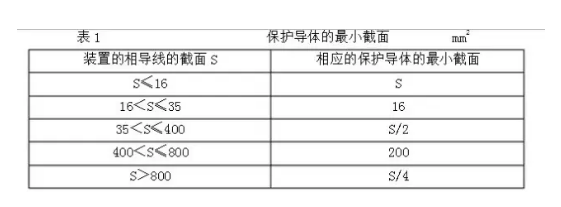

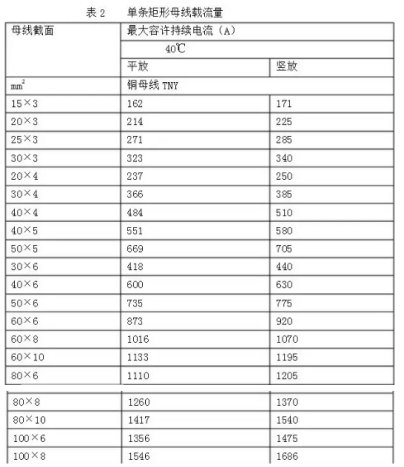

1、主母线的规格及材质按设计图纸，，，，，分支母线材质无特殊要求时与主回路母线相同。 。。。。。。。2、分支回路母线（导线）的选择，，，，，按图中标注线径选择，，，，，如未标注则按断路器脱扣器电流选择。 。。。。。。。 3、主回路或分支回路选用母线时，，，，，依据额定电流在表2、表3中选用不小于该载流量的截面规格。 。。。。。。。 4、低压配电装置的接地母线（PE）应符合表1的要求。 。。。。。。。
5、高压配电装置的接地母线截面应不小于30平方毫米,过门接地线不小于4平方毫米。 。。。。。。。
6、母线的表面应光洁、平整、无裂纹、无夹杂物。 。。。。。。。
三、技术要求

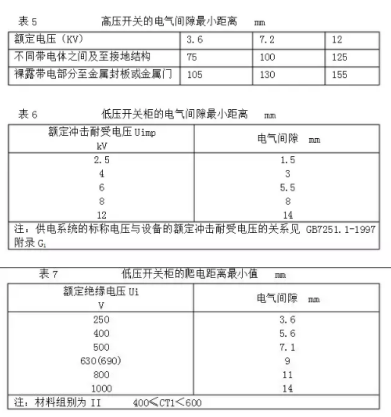

1、对于电器元件，，，，，带电零件部件及母线间的电气间隙，，，，，爬电距离不得小于表5、表6、表7所给定值。 。。。。。。。（为提高产品安全性能并便于施工，，，，，我厂低压开关柜要求电气间隙不小于15mm,爬电距离不小于20mm,如有特殊情况，，，，，也不得小于表6表7的值）。 。。。。。。。
2、母线的相色及相序排列应符合表8规定

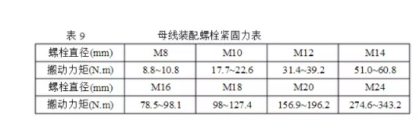

3、母线的接触应连接紧密，，，，，连接螺栓的紧固力应符合表9的规定
四、母线的制作
铜母线的制作：
1、母线的走向及尺寸由施工者确定，，，，，同一形式的开关柜布线应一致。 。。。。。。。
2、母线应矫正平直，，，，，用母线轧平机对母线进行调直，，，，，并用木槌进行局部调整，，，，，应达到立弯(侧面弯曲)不大于2mm/m，，，，，平弯(宽面弯曲)不大于3mm/m，，，，，切断面应平整，，，，，不应有毛刺和影响质量的切口变形。 。。。。。。。
3、根据元件位置和选定的走向，，，，，用硬导线或其它材料制作母线样板，，，，，得出***理想的弯曲形式，，，，，按其展开尺寸用母排加工机专用冲剪下料，，，，，并画折弯线。 。。。。。。。
4、母线表面应光洁、平整，，，，，不应有裂纹、折皱、夹杂物及变形和扭曲现象。 。。。。。。。

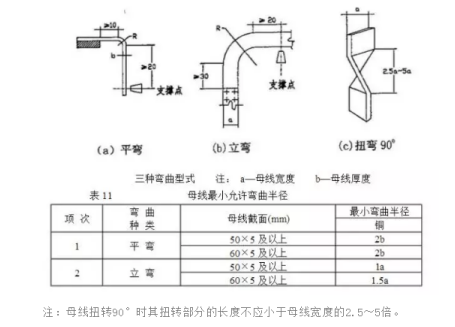

5、母线弯曲型式应根据需要进行弯曲，，，，，共有如下三种基本弯曲型式，，，，，其弯曲型式及***小弯曲半径；；；；；；
6、母线宜少直角弯曲，，，，，弯曲后不得有裂纹及显著的折皱，，，，，不允许用已弯曲过的母线在原折弯处又反方向折弯。 。。。。。。。
7、多片母线的弯曲程度应一致，，，，，母线间应有与母线同等厚度的间隙。 。。。。。。。(特殊情况酌情处理)。 。。。。。。。
8、母线弯曲处与搭接处应有10mm距离，，，，，在母线弯曲处或母线搭接处距支撑点应有大于或等于20mm的距离(受空间***者除外)。 。。。。。。。
五、冲孔(钻孔)
1、先将母线需冲孔位置划好中心线，，，，，并用冲子冲一定位孔 。 。。。。。。。

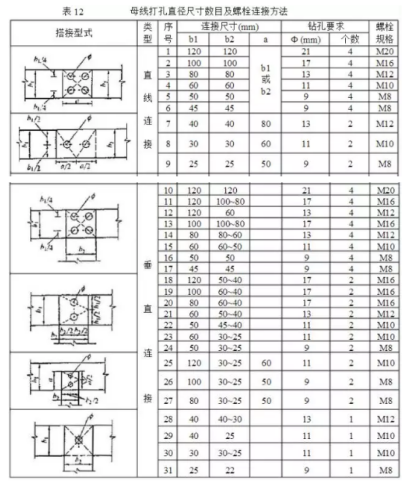

2、根据具体情况用母线加工机或用钻床钻孔，，，，，母线连接头孔眼的直径应大于螺栓直径0.5～1mm。 。。。。。。。冲(钻)孔应垂直，，，，，不歪斜，，，，，孔眼间中心距离的误差不应大于0.5mm。 。。。。。。。 3、不同宽度的铜母线冲(钻)孔数目和孔径大小见表12。 。。。。。。。
4、冲孔(钻孔)后的毛刺不宜用锉刀锉磨，，，，，应用惚钻去除，，，，，深度不大于0.8mm。 。。。。。。。
5、母线接触面应用压花调平模具进行处理，，，，，处理后的接触面部分应无氧化膜，，，，，经加工后其减少值，，，，，铜母线应不超过原截面3%。 。。。。。。。
6、母线固定在绝缘子上时，，，，，其母线开孔应按下图进行。 。。。。。。。
六、母线与电器元件之间的连接

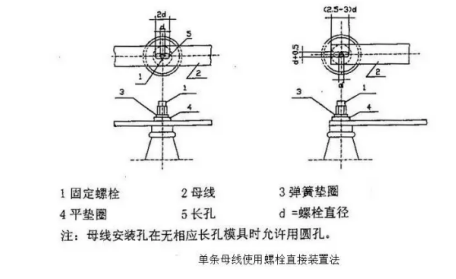

1、直接连接的要求：当元件的端子是平面时，，，，，母线连接可直接用螺栓紧固如图，，，，，但紧固件必须是钢制的。 。。。。。。。

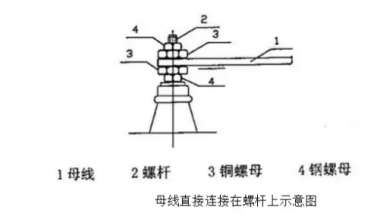

2 、当元件接头是螺杆时，，，，，母线可直接连接在螺杆上，，，，，如下图，，，，，为防止松动，，，，，需加锁母，，，，，在锁母之间不得加垫圈。 。。。。。。。
七、 一次母线配线检查
母线安装完毕后不应有应力，，，，，拆开检查应符合表13的要求
八、母线热缩
1、组合式变电站中三相母线应进行热缩处理。 。。。。。。。
2、 母线热缩管颜色应符合表8的规定 。 。。。。。。。
3 、按母排规格选取合适的热缩管，，，，，并按照需要尺寸用壁纸刀下 。 。。。。。。。
4、将热缩管套在母排上，，，，，用热吹风机加热，，，，，直至热缩管紧套在母排上为止。 。。。。。。。
5、套好后的热缩管应平整无褶皱。 。。。。。。。
6、设备中零线与地线可不进行热缩处理，，，，，但应粘贴相应的接地和零线标志，，，，，宽40mm以下的母线贴Φ20mm标志，，，，，宽40mm以上(含40mm)贴Φ30mm标志。 。。。。。。。
九、母线的组装
1、母线与母线，，，，，母线与电器元件的连接，，，，，一律用贯穿螺栓紧固，，，，，贯穿螺栓紧固力应符合表9规定。 。。。。。。。
2、母线的搭接接触面应保持清洁。 。。。。。。。(如有特殊要求可涂电力复合脂)
3、母线平置时螺栓应由下***穿，，，，，在其余情况下螺母应置于维修侧，，，，，在将弹簧垫圈压平后再旋转进半扣此力矩为宜，，，，，此时螺栓长度应露出螺母2～5扣。 。。。。。。。
4、螺栓两侧均应用垫圈，，，，，相邻螺栓的垫圈间应有3mm的净距，，，，，螺母侧应装有弹簧垫圈或锁紧螺母。 。。。。。。。
5、螺栓应受力均匀，，，，，不应使电器件的端子受到额外应力。 。。。。。。。
6、母线安装完毕后不应有应力。 。。。。。。。
7、母线连接处可用专用绝缘套盒保唬�；；；；ぁ� 。。。。。。。
