谈谈"小小"的R角及其作用

发布时间：2025-01-15点击：2387

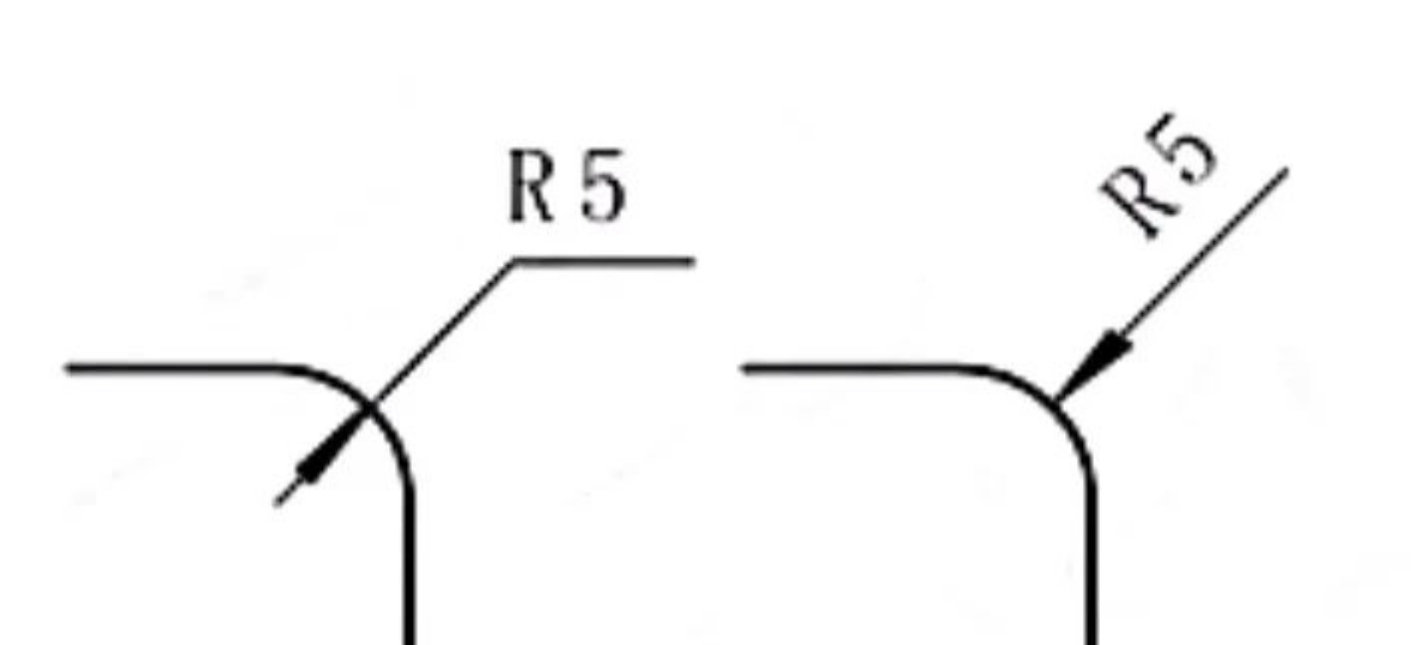

R角，，，，，，，顾名思义就是指圆弧角。。。。。。。在零件结构中R角无处不在，，，，，，，分为内圆弧角或外圆弧角。。。。。。。在图纸上用R+数字表示，，，，，，，如R5表示半径为5的圆弧角。。。。。。。如下图：左侧为内圆弧角标注，，，，，，，右侧为外圆弧角标注

小小的R角是不是可有可无呢？？？？？？？实则不是，，，，，，，在实践中，，，，，，，经�；；；；；；；嵋蛭鍪覴角，，，，，，，出现很多"事故"。。。。。。。那我们总结下R角有哪些作用：

1、机加工件减少应力集中，，，，，，，避免断裂等失效。。。。。。。在机加工零件设计中，，，，，，，台阶轴每个台阶根部的R角可以有效减少应力集中现象，，，，，，，提高零件的强度和使用寿命。。。。。。。例如：

①悬臂轴R角替代倒角或退刀槽，，，，，，，提高轴的强度。。。。。。。

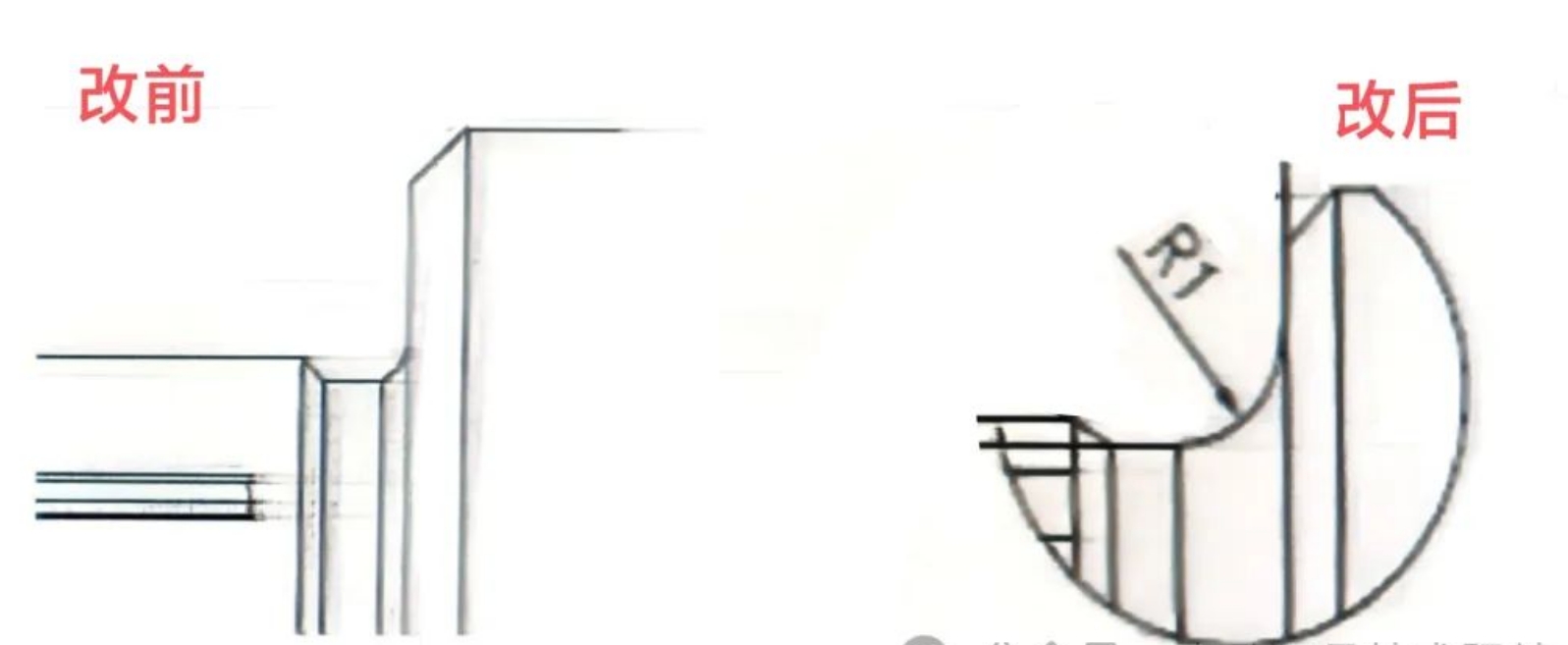

示例1：R角替代退刀槽(大R角不影响装配)

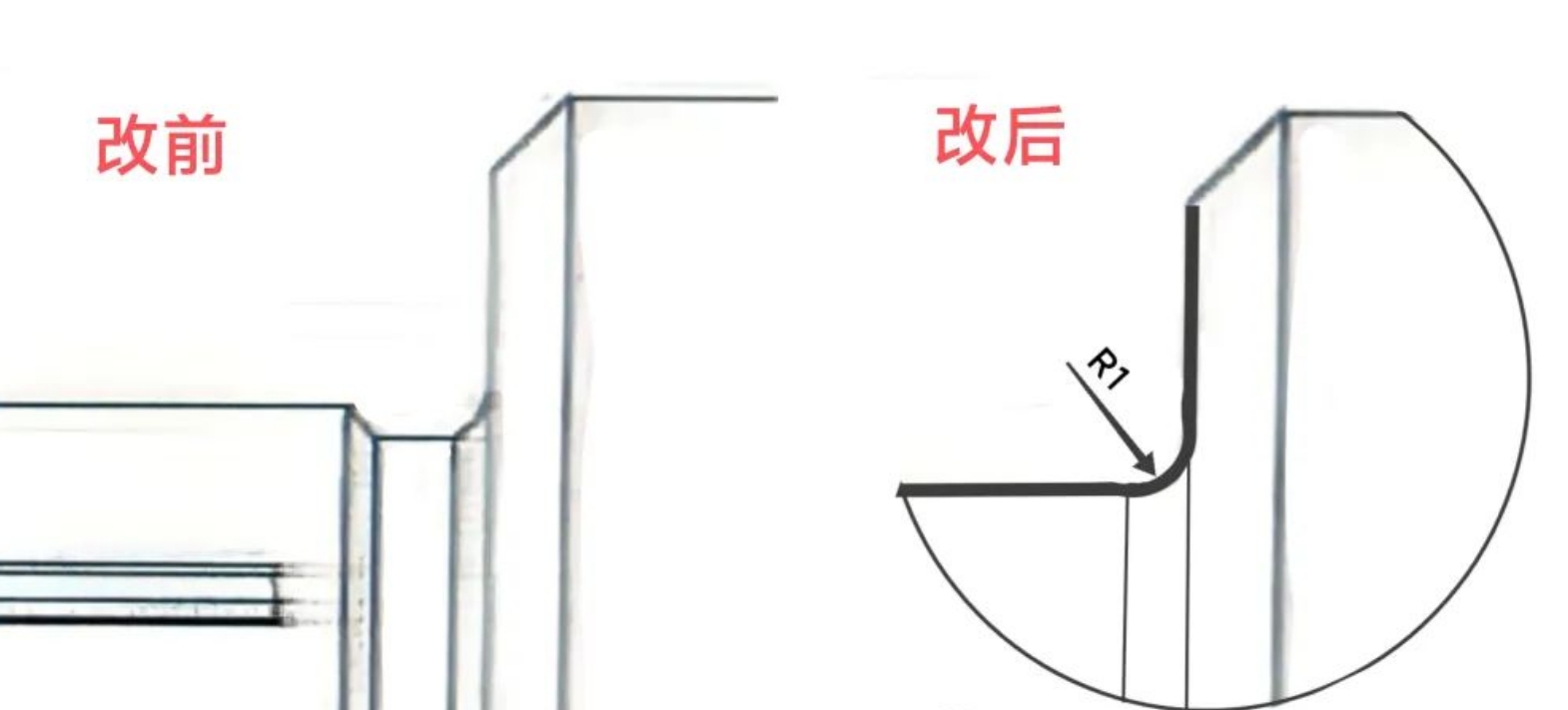

示例2：R角替代倒角(大R角影响装配)

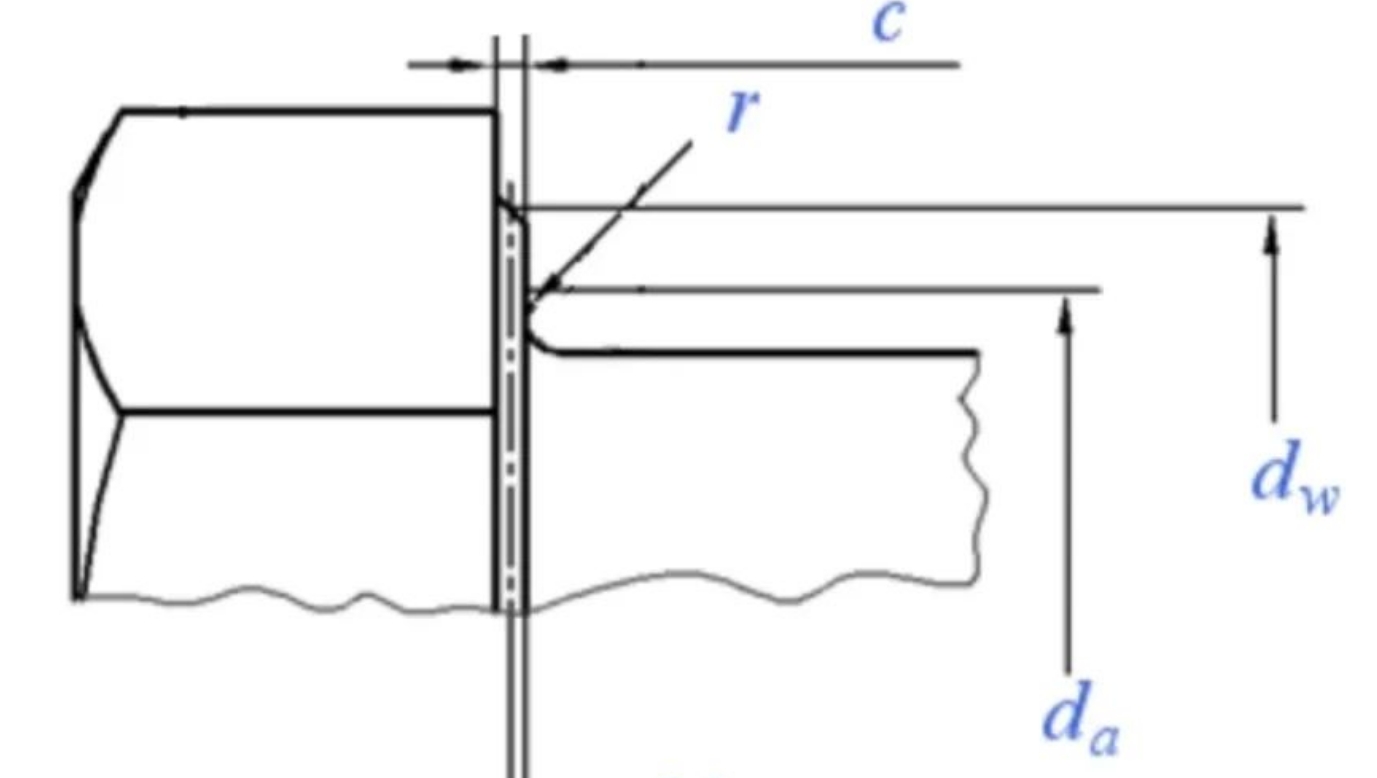

②螺栓头根部圆角，，，，，，，提高螺栓强度。。。。。。。依据GB-T 5782-2000《六角头螺栓》，，，，，，，以M5螺栓为例，，，，，，，图中r角***小值规定为0.2mm。。。。。。。

如果是在紧固连接中，，，，，，，此处R角是除了螺纹***牙之外的***大应力集中点，，，，，，，如果按照标准设计成0.2mm，，，，，，，存在较大强度风险。。。。。。。通常此处R角要尽可能的大一些，，，，，，，利于提高螺栓的强度。。。。。。。

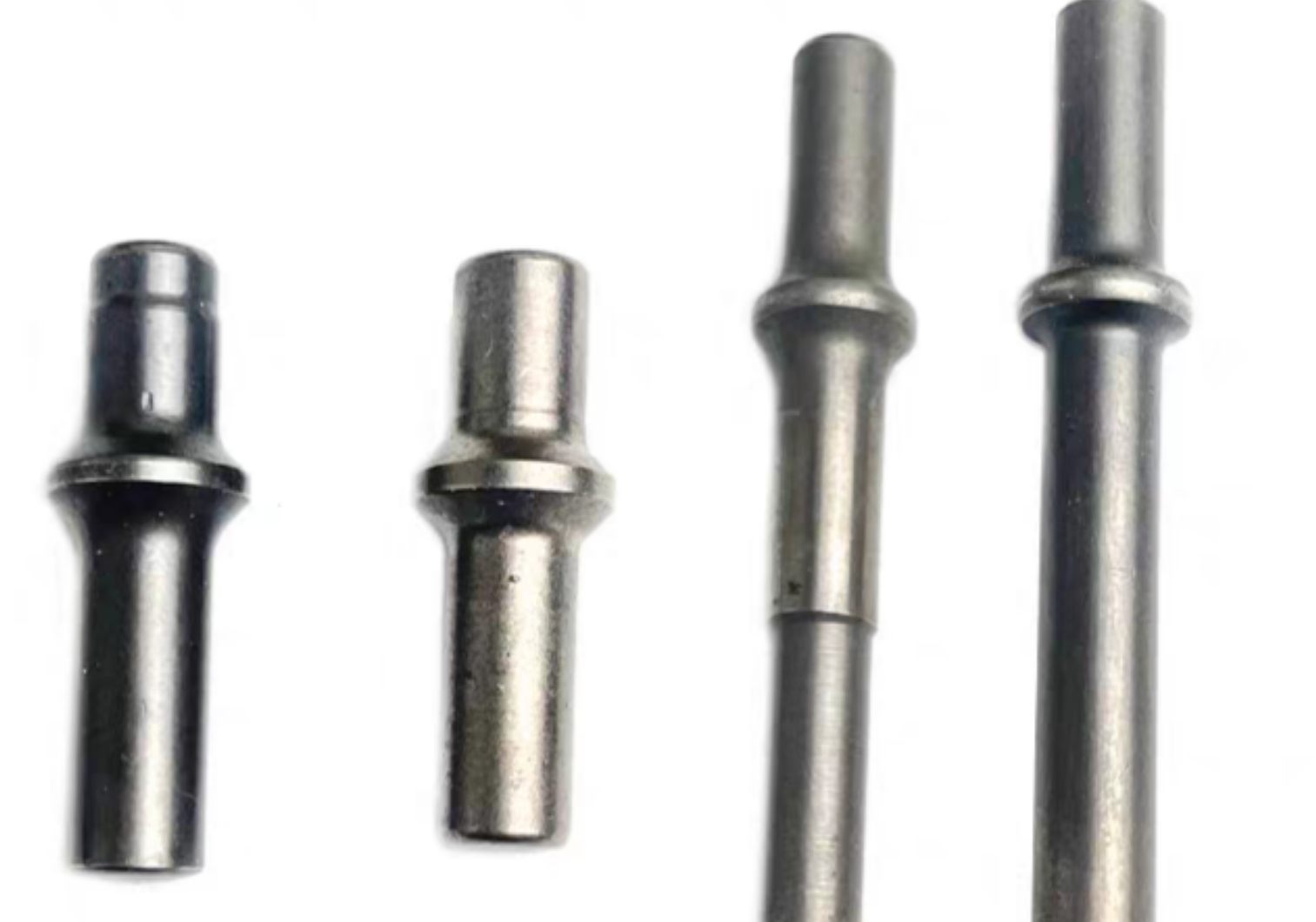

③轴端部加工R角，，，，，，，可以去除毛刺，，，，，，，使零件边缘更加光滑，，，，，，，提高加工精度和装配质量。。。。。。。例如螺钉头均有圆角，，，，，，，方便套筒安装；；；；；；；机加工零件轴肩圆角处理等。。。。。。。下图为电锤撞杆：

2、塑料件提高注塑流动性和筋板强度。。。。。。。塑料件模具增加R角，，，，，，，提高可以提高注塑材料的流动性，，，，，，，减少气泡产生，，，，，，，也有助于模具的脱模，，，，，，，提高产品的外观质量，，，，，，，同时也增加内部筋板的强度。。。。。。。例如：

①螺钉柱及加强筋板根部圆角，，，，，，，提高强度。。。。。。。特别是使用一些强度较低的材料，，，，，，，如PP，，，，，，，更需要注意。。。。。。。通常情况内圆角R≤0.3t(t为壁厚)，，，，，，，应力集中明显；；；；；；；内圆角R≥0.8t，，，，，，，基本无应力集中。。。。。。。

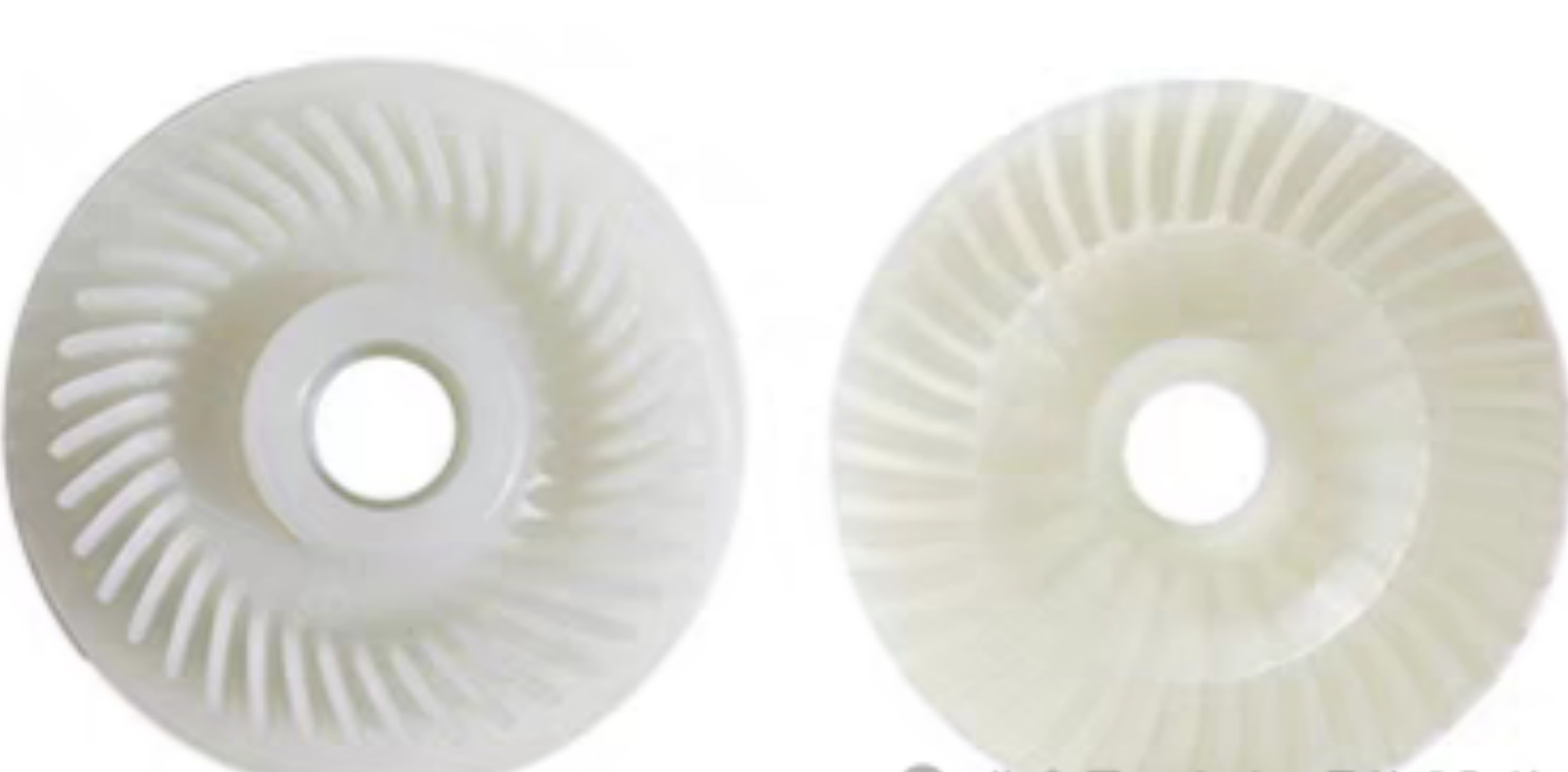

②风扇叶片根部增加R角，，，，，，，提高强度。。。。。。。如下图：

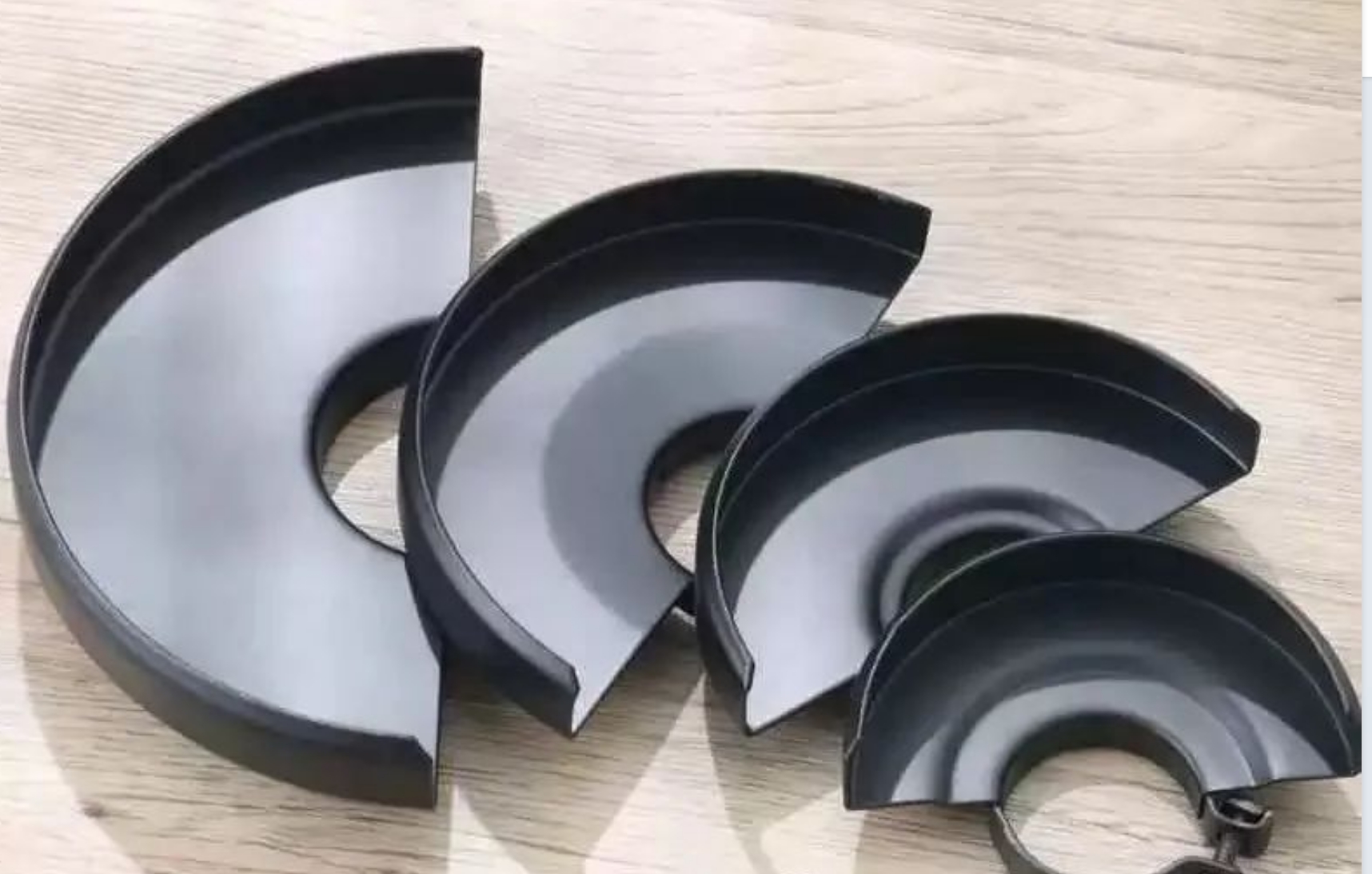

3、冲压件成型，，，，，，，需要R角过渡，，，，，，，提升冲压的工艺性和模具寿命。。。。。。。如下为角磨冲压护罩，，，，，，，折弯处均圆角处理：

1、产品设计增加R角，，，，，，，能提升产品美观度、人机舒适性和安全性。。。。。。。例如：

①产品外观可触碰的零件，，，，，，，一般都R角处理，，，，，，，即美观又增强用户触碰感；；；；；；；一些产品的把手设计大R角处理，，，，，，，提升用户操作手感。。。。。。。

②产品安全规范需求。。。。。。。在一些需要符合安全规范的设计中，，，，，，，如过线孔、卡线槽等，，，，，，，R角的设计可以避免锋利的锐角，，，，，，，防止刮手等安全事故。。。。。。。

通过上述介绍，，，，，，，R角的作用不小。。。。。。。R角设计时还需要注意以下几点：

①在设计壁厚类产品时，，，，，，，保持R角一致，，，，，，，确保壁厚均匀，，，，，，，提升整体结构稳定性；；；；；；；

②R角的大小�。。。。。。�，，，，，，有些场景是越大越好，，，，，，，但同时需要考虑装配空间，，，，，，，避免本应该是面接触却是R角处线接触；；；；；；；

③R角处的粗糙度有些场景需要管控，，，，，，，如外圆弧角，，，，，，，有些是密封橡胶件的装配导向，，，，，，，粗糙度差会损伤密封件；；；；；；；

④塑料件结构中，，，，，，，除了必要的R角(螺钉柱根部、加强筋根部和卡线槽等)，，，，，，，过多的R角会增加模具加工的复杂性和成本；；；；；；；

总之，，，，，，，"小小"的R角的作用不可忽视。。。。。。。通过合理设计和应用R角，，，，，，，可以显著提升产品的性能、外观和安全性，，，，，，，同时也有助于提高生产效率和降低成本。。。。。。。
