发布时间：2021-08-03点击：9458
一、铜的分类
1、紫铜
红铜即纯铜，，，，，又名紫铜。。。。。。。它不一定是纯铜，，，，，有时还加入少量脱氧元素或其他元素,以改善材质和性能,因此也归入铜合金。。。。。。。中国紫铜加工材按成分可分为：普通紫铜(T1、T2、T3、T4)、无氧铜（TU1、TU2和高纯、真空无氧铜）、脱氧铜（TUP、TUMn）、添加少量合金元素的特种铜（砷铜、碲铜、银铜）四类。。。。。。。适量的铅、碲、硫等能改善可切削性。。。。。。。
2、黄铜
以锌作主要添加元素的铜合金，，，，，具有美观的黄色，，，，，统称黄铜。。。。。。。铜含锌低於36％的黄铜合金由固溶体组成，，，，，具有良好的切削性能，，，，，如含锌30％的黄铜常用来制作弹壳，，，，，俗称弹壳黄铜或七三黄铜。。。。。。。含锌在36～42％之间的黄铜合金由和固溶体组成，，，，，其中***常用的是含锌40％的***黄铜。。。。。。。为了改善普通黄铜的性能，，，，，常添加其他元素，，，，，如铝、镍、锰、锡、硅、铅等。。。。。。。唬唬�；；；仆址郑�
1）普通黄铜，，，，，它是由铜和锌组成的合金。。。。。。。
代号用"H＋数字"表示，，，，，H表示黄铜，，，，，数字表示铜的质量分数。。。。。。。如H68表示含铜量为68%，，，，，含锌量为32%，，，，，的黄铜，，，，，铸造黄铜则在代号前"Z"字，，，，，如ZH62。。。。。。。H90、H80单相，，，，，金黄色，，，，，故有金色共称之，，，，，称为镀层，，，，，装饰品，，，，，奖章等。。。。。。。H68、H59属于双相黄铜，，，，，广泛用于电器上的结构件，，，，，如螺栓，，，，，螺母，，，，，垫圈、弹簧等。。。。。。。一般情况下，，，，，冷变形加工用单相黄铜热变形加工用双相黄铜。。。。。。。
2）特殊黄铜
在普通黄铜中加入其它合金元素所组成的多元合金称为特殊黄铜。。。。。。。常加入的元素有铅、锡、铝等，，，，，相应地可称为铅黄铜、锡黄铜、铝黄铜。。。。。。。加合金元素的目的。。。。。。。主要是提高抗拉强度改善工艺性。。。。。。。
代号：为"H＋主加元素符号（除锌外）＋铜的质量分数＋主加元素质量分数＋其它元素质量分数"表示。。。。。。。
如：HPb59-1表示铜的质量分数为59%，，，，，含主加元素铅的质量分数为1%，，，，，余量为锌的铅黄铜。。。。。。。
3、白铜
以镍为主要添加元素的铜合金。。。。。。。铜镍二元合金称普通白铜；；；；；；加有锰、铁、锌、铝等元素的白铜合金称复杂白铜。。。。。。。
4、青铜
原指铜锡合金，，，，，后除黄铜、白铜以外的铜合金均称青铜，，，，，并常在青铜名字前冠以***主要添加元素的名，，，，，如锡青铜、铅青铜、铍青铜和磷青铜。。。。。。。代号：表示方法为"Q+主加元素符号及质量分数+其它元素的质量分数"所组成。。。。。。。铸造产品则在代号前加"Z"字。。。。。。。锡青铜按生产方法可分为压力加工锡青铜与铸造锡青铜两大类。。。。。。。
二、铜的外观
白铜、黄铜、红铜（也称为"紫铜"）、青铜（青灰色或者灰黄色）是从颜色上区别的。。。。。。。
其中白铜、黄铜极易区分；；；；；；红铜是纯铜（杂质<1％）、青铜（其他合金成分5％左右）稍难以区别。。。。。。。未氧化时，，，，，红铜色泽较青铜亮，，，，，青铜略带青色或黄色偏暗；；；；；；氧化后，，，，，红铜变为黑色，，，，，青铜则位青绿色（多水的有害氧化）或者巧克力色。。。。。。。
三、铜的锯切性能
从切削力上来分析，，，，，从大到小分别分为：青铜、白铜、黄铜、紫铜。。。。。。。
紫铜往往太粘，，，，，排屑困难，，，，，容易粘屑，，，，，因此，，，，，在锯切时一般采用大前角的双金属带锯条进行锯切。。。。。。。由于其切削力相对较小，，，，，也有厂家对它采用高速锯切的方式，，，，，线速度一般设定在800m/min左右，，，，，不同于高速切铝的速度，，，，，高速切铝一般在2000米/min及以上。。。。。。。
黄铜相对于紫铜而言，，，，，切削性能反而更好，，，，，犹如10号钢相对于45号钢。。。。。。。主要是由于其断屑性能优于紫铜。。。。。。。
白铜由于有镍元素的加盟，，，，，其导热性不如前两者，，，，，因而散热能力不如前两者，，，，，对刀具磨损会大一些。。。。。。。
青铜是这几种铜中***难切的材料，，，，，有的用于做电极和耐磨件的青铜，，，，，其硬度会高于40HRC，，，，，因此，，，，，青铜切削可采用硬质合金带锯条进行锯切。。。。。。。但易切的青铜（添加了有利于冷加工的元素）仍可以采用高低齿双金属带锯条或者其他性能优越的带锯条进行锯切。。。。。。。

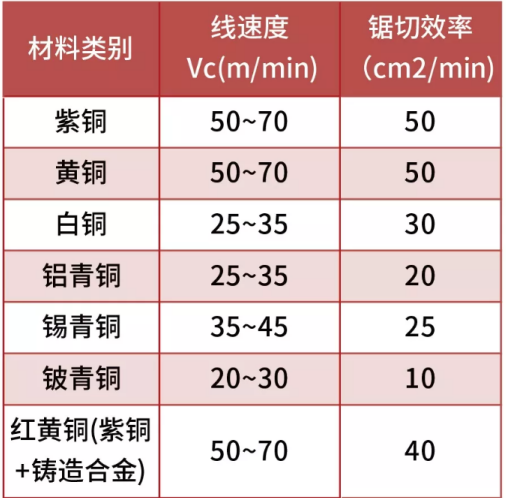

四、锯切参数

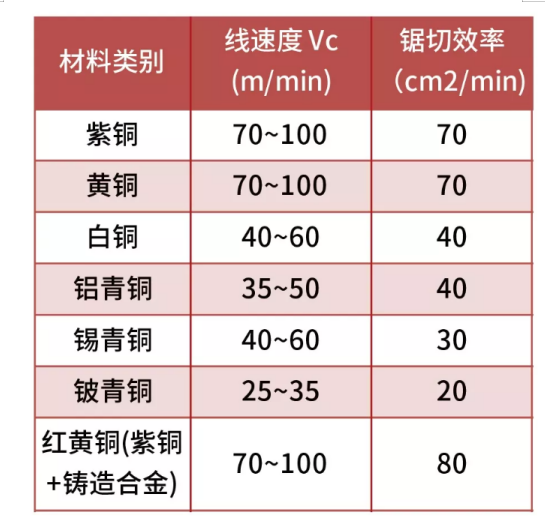

硬质合金带锯条锯切参数
来源：锯切技术 作者：郭喜如
免责声明：本站部分图片和文字来源于网络收集整理，，，，，仅供学习交流，，，，，版权归原作者所有，，，，，并不代表我站观点。。。。。。。本站将不承担任何法律责任，，，，，如果有侵犯到您的权利，，，，，请及时联系尊龙凯时删除。。。。。。。
