发布时间：2021-09-08点击：7188
铜镀镍和铜镀锡有什么区别？？？ ？ ？？
功用：名种镀层都一个共同的好处的就可以防腐（提高抗氧化能力）、起到装饰作用。。。。。。。。
铜镀镍：电镀后工作在大气中和碱液中化学稳定性好，，，，，不易变色，，，，，600摄氏度以上才被氧化，，，，，硬度高，，，，，易于抛光，，，，，缺点是多孔性，，，，，镀镍的表面看起来光亮一点，，，，，用手摸起来感觉很光滑。。。。。。。。有比较强的附着性和耐磨性。。。。。。。。
铜镀锡：有较高的化学稳定性，，，，，在硫酸、硝酸、盐酸的稀溶液中几乎不溶解，，，，，焊接性能好。。。。。。。。镀锡能够防电磁干扰。。。。。。。。镀锡的看起来白白的，，，，，没那么好看，，，，，用手摸会有一层深灰色的锡沫。。。。。。。。
使用场合：根据使用场合不同，，，，，来选择镀镍或者镀锡工艺。。。。。。。。1.如果是外观部件，，，，，一般多选择镀镍，，，，，光滑好看，，，，，高温实验后不变色。。。。。。。。2.如果是要求导电能力强，，，，，则铜排表面采用镀锡的工艺。。。。。。。。3.如果是内部件，，，，，如PCB板上的EMI屏蔽罩，，，，，都是选择镀锡（滚镀），，，，，有些还底层先镀镍 后镀锡。。。。。。。。
下面是铜排镀锡和镀镍前后导电率变化的对比测试：1.铜排镀锡前后导电率变化测试：

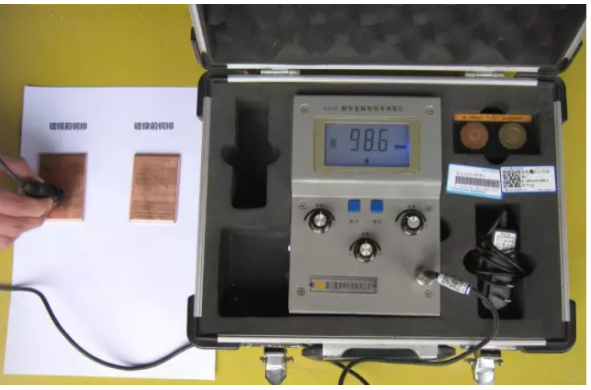

图1：铜排镀锡前导电率为98.6%IACS

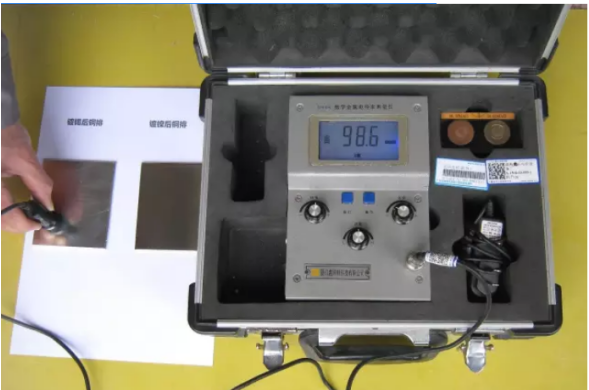

图2：铜排镀锡后导电率＞98.6%IACS，，，，，比镀锡前略高(中值旋钮还可调)
2. 铜排镀镍前后导电率变化测试：

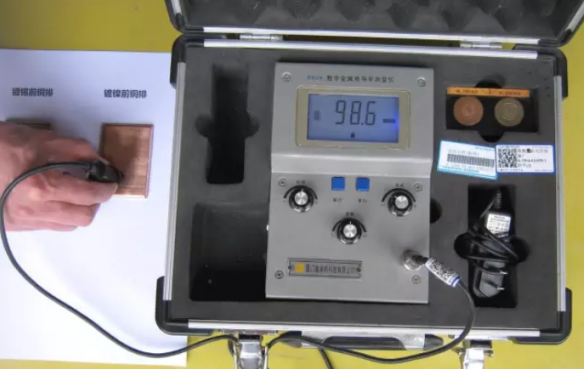

3. 图3：铜排镀镍前导电率为98.6%IACS

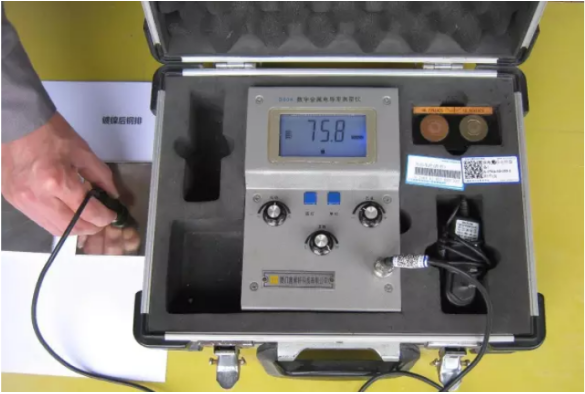

图4：铜排镀镍后导电率为75.8%IACS，，，，，比镀锡前降低22.8%IACS
从以上铜排镀锡和镀镍前后导电率变化测试结果表明：在铜排材质两个样品一模一样的情况下，，，，，铜排表面镀锡后导电率有略微升高，，，，，而铜排表面镀镍后导电率明显降低了22.8%IACS，，，，，即降低了23%的导电率性能。。。。。。。。所以强烈建议紫铜排表面进行镀锡工艺处理为上策。。。。。。。。如果非得选择光亮度比较好的镀镍工艺，，，，，那铜排就必须要降容使用。。。。。。。。
来源：网络
免责声明：本站部分图片和文字来源于网络收集整理，，，，，仅供学习交流，，，，，版权归原作者所有，，，，，并不代表我站观点。。。。。。。。本站将不承担任何法律责任，，，，，如果有侵犯到您的权利，，，，，请及时联系尊龙凯时删除。。。。。。。。
