发布时间：2021-07-13点击：2939
铜管在制冷空调中至关重要，，，，，，影响着空调的整体使用效果。。。。。今天，，，，，，我们就来探讨下制冷空调铜管的性能、类别以及常见问题。。。。。空调铜管有哪些？？？？？？
空调铜管大致可以分为普通空调铜管和脱脂空调铜管。。。。。普通空调：厚度一般是2分、3分管0.5mm厚，，，，，，4分0.6mm厚，，，，，，5分和6分0.7mm厚；；；；；； ；；主要用于R22，，，，，，压力是控制在0.98MPa。。。。。
脱脂空调铜管：又被叫做“去油空调铜管”，，，，，，有2分、3分管是0.8mm厚，，，，，，4分、5分、6分是1.0mm厚。。。。。主要用于R410等新冷媒，，，，，，压力控制在1.8MPa。。。。。
一、空调铜管材料的具体分类
1）无氧铜：包括高纯无氧铜（TU0、TU1、TU2）和磷脱氧铜（TUP、TP1、TP2等），，，，，，特点是氧含量极少，，，，，，在脱氧铜中还残留少量的脱氧剂；；；；；； ；；
2）有氧铜：主要有普通纯铜（T1、T2、T3等）和韧铜，，，，，，特点是氧含量较高；；；；；； ；；
3）特种铜：有砷铜、银铜、碲铜等，，，，，，特点是分别加入了不同的微量合金元素，，，，，，以达到提升材料综合性能的目的。。。。。
铜管和热交换器的耐压性和爆破压力

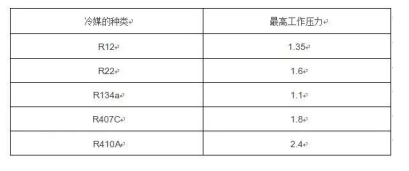

1.常用冷媒标准工况下的工作压力

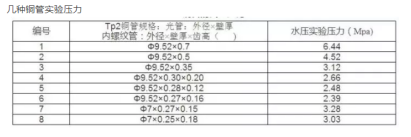

2.铜管的工作压力
无损检测的方法：涡流检测、水压试验、气压试验。。。。。
水压试验计算公式：P=2st/D-0.8t
P—试验用水的静压力Mpa
t—管材壁厚，，，，，，mm
D—管材外径，，，，，，mm
s—材料的允许应力，，，，，，Mpa
Tp2铜管允许应力规定为s=41.2Mpa(6000psi)
3.铜管的爆破压力

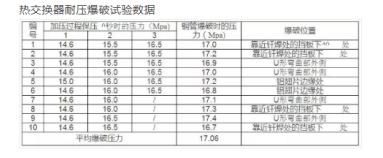

4.热交换器的工作压力和爆破压力
5.影响热交换器爆破压力的诸因素
（1）爆破压力提高的因素：弯管、胀管冷作硬化；；；；；； ；；包裹铝翅片加强。。。。。
（2）爆破压力降低的因素：钎焊热影响；；；；；； ；；钎焊接头装配不良。。。。。
二、铜管在空调机生产中的常见问题

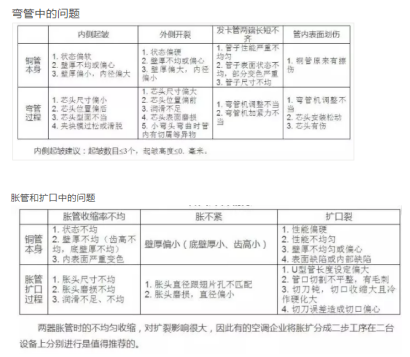

1.热交换器制造中铜管容易发生的问题
2.空调机或热交换器中铜管的泄漏问题
（1）铜管本身问题
a、严重的划伤。。。。。
b、铜管有大块夹杂物、非金属夹渣、金属夹杂物或压入物。。。。。

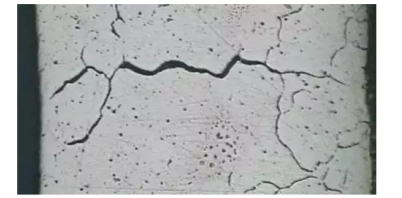

c、氧含量高在还原性气氛下加热产生氢脆性。。。。。见下图。。。。。
（2）铜管在加工中造成的缺陷
1）大U型管弯头处弯管微裂纹
2）加工中尖锐硬物刺伤铜管
3）铜管钎焊时造成的缺陷
a、虚焊

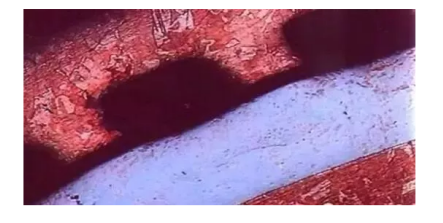

b、溶蚀穿孔
c、铜管过烧穿孔图
d、铜管上的铝翅片被火焰熔化使铜管，，，，，，形成环形开裂
4）装配应力＋震动应力造成与压缩机相连的连接管产生疲劳裂纹
5）装配应力＋碱性气氛（主要是氨气）环境下保管或工作造成应力腐蚀裂纹
6）冰箱铜管的腐蚀泄漏
7）蚁穴腐蚀孔洞泄漏
三、铜管钎焊问题
1.影响钎焊过程的主要因素
（1）钎料和母材之间相互作用的影响。。。。。
（2）钎焊加热温度的影响。。。。。
（3）两被钎焊零件之间间隙大小的影响：毛细高度和间隙宽度成反比，，，，，，液体钎料中溶解母材多，，，，，，偏离共晶点，，，，，，使流动性变差。。。。。
（4）液体钎焊流动性的影响。。。。。
（5）被钎焊金属表面氧化物的影响。。。。。
（6）钎剂的影响。。。。。
（7）表面活性物质的影响。。。。。
2.热交换器钎焊时容易出现的问题
（1）钎料在焊缝间隙中未填满
来源：制冷百科
免责声明：本站部分图片和文字来源于网络收集整理，，，，，，仅供学习交流，，，，，，版权归原作者所有，，，，，，并不代表我站观点。。。。。本站将不承担任何法律责任，，，，，，如果有侵犯到您的权利，，，，，，请及时联系尊龙凯时删除。。。。。
